功能及特点：

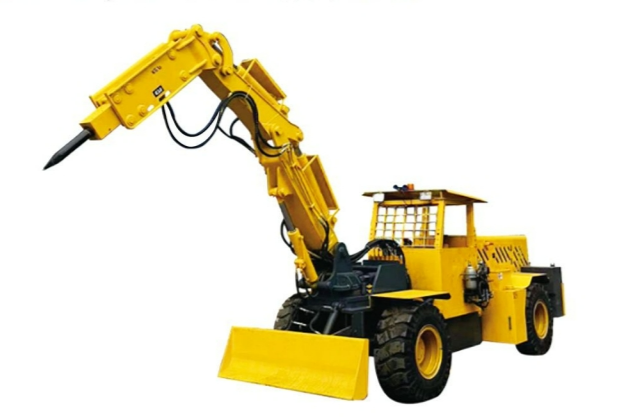

矿用破碎台车专为矿山岩石破碎作业设计，是集快速、精准、可靠于一身的专业设备，极大提升了矿石开采的效率与质量。
装备大功率破碎锤，打击力强、频率高，能轻松应对各类硬度的岩石。其破碎力经过精心调校，可根据不同矿石特性与工况进行调整，确保快速破碎。例如在坚硬的花岗岩矿开采中，也能快速将大块岩石分解成符合后续加工要求的尺寸，大幅提升开采效率。
采用精湛的液压控制系统，操作精准度高。台车的大臂、小臂及破碎锤的动作灵活，可实现多角度作业，能够精准定位并打击岩石的薄弱点。同时，具备较小的转弯半径，在狭窄的矿井巷道内也能灵活移动，到达指定作业位置，满足复杂矿山环境下的作业需求。
拥有坚固耐用的底盘与车架结构，能承受高强度作业带来的冲击和振动。关键部件选用优质材料制造，经过严格质量检测，可靠性高。完善的润滑与冷却系统，确保设备在长时间连续工作时各部件处于良好运行状态，减少故障发生概率，保障矿山生产的连续性。
配备多重安全防护装置，如防落石保护棚、紧急制动系统等，有效保障操作人员的人身安全。在环保方面，通过优化破碎工艺及采取降尘措施，如安装喷雾降尘装置，减少作业过程中的粉尘排放，降低对矿井环境和工作人员健康的影响。
UPT-96/3500 矿用破碎台车产品技术参数表
|
项目 |
单位 |
参数 |
||
|
整机性能 |
钻臂数量 |
个 |
1 |
|
|
适应破碎面 |
m2 |
17 |
||
|
有效工作范围（长×宽） |
mm |
4800×3700 |
||
|
运输状态外形尺寸（长×宽×高） |
mm |
6150×1300×2700 (±50） |
||
|
最小通过能力半径 |
mm |
4350 |
||
|
牵引力 |
kN |
30 |
||
|
制动力 |
kN |
35 |
||
|
最小离地间隙 |
mm |
180 |
||
|
工作状态稳车工作宽度 |
mm |
2000±50 |
||
|
机重 |
kg |
8000 |
||
|
适应钎具 |
mm |
165 |
||
|
装机功率 |
kW |
96 |
||
|
信号灯能见距离 |
m |
60 |
||
|
噪声 |
破碎锤 |
dB（A） |
125 |
|
|
司机头部 |
dB（A） |
85 |
||
|
警声 |
dB（A） |
85 |
||
|
破碎锤 |
规格型号 |
- |
AR165 |
|
|
工作压力 |
MPa |
20 |
||
|
启动压力 |
MPa |
10 |
||
|
工作流量 |
L/min |
200 |
||
|
|
冲击频率 |
Hz |
5 |
||
|
冲击能 |
J |
3500 |
|||
|
蓄能器充氮压力 |
MPa |
17-20 |
|||
|
破碎宽度 |
mm |
4800 |
|||
|
破碎距离 |
mm |
2950 |
|||
|
破碎高度 |
mm |
3700 |
|||
|
破碎深度 |
mm |
1000 |
|||
|
外形尺寸（长×宽×高） |
mm |
1843×440×1430 |
|||
|
钻 臂 |
工作压力 |
MPa |
18 |
||
|
工作流量 |
L/min |
200 |
|||
|
钻臂伸缩长度 |
mm |
420 |
|||
|
钻臂径向摆动角度 |
( ° ) |
±30 |
|||
|
行走机构 |
行走方式 |
— |
轮胎行走 |
||
|
制动方式 |
— |
湿式液压制动，失效安全型 |
|||
|
工作压力 |
MPa |
20 |
|||
|
后桥摆动角 |
( ° ) |
±30 |
|||
|
运行速度 |
前进档 |
km/h |
8.5±0.5 |
||
|
后退档 |
km/h |
8.5±0.5 |
|||
|
爬坡能力 |
( ° ) |
± 14 |
|||
|
制动距离 |
m |
1.6 |
|||
|
柴油机 |
型号 |
/ |
玉柴YCDV394ATL- 130 国四 |
||
|
额定功率 |
kW |
96 |
|||
|
额定转速 |
r/min |
2400 |
|||
|
液压泵站 |
额定压力 |
MPa |
20 |
||
|
额定工作流量 |
L/min |
200 |
|||
|
油泵 |
额定压力 |
MPa |
20 |
||
|
排量 |
ml/r |
200 |
|||
